Зеркало-регистратор: виды, функции, настройка

Для улучшения комфорта и удобства многие водители дополнительно оснащают машины современными гаджетами. Одним из распространённых решений является установка зеркала-регистратора. В этом случае совмещено зеркало заднего вида и регистратор, вся информация о ситуации на дороге фиксируется и сохраняется, при этом не закрывается обзорность, так как прибор устанавливается на место штатного зеркала или надевается на него.

Что такое зеркало-регистратор

Современным решением, которое совместило в себе функции зеркала заднего вида и регистратора, является зеркало-регистратор. Это очень удобно, так как во время работы регистратора происходит фиксация и сохранение информации о ситуации на дороге, а зеркало заднего вида используется по своему назначению.

Зеркало-регистратор
Регистратор выполняет фиксацию и сохранение информации о ситуации на дороге, а зеркало заднего вида используется по своему назначению

Конструкция

Особенности указанного девайса в том, что регистратор находится внутри корпуса зеркала заднего вида, а это позволяет совместить в себе функции обоих устройств. В состав зеркала регистратора входят такие элементы:

  • корпус;
  • основная и парковочная камера. В зависимости от типа подключения задняя камера может быть проводной или беспроводной. Её установка выполняется на заднем стекле, над номерным знаком или на бампере;
  • зеркало заднего вида;
  • регистратор;
  • монитор;
  • карта памяти;
  • аккумулятор.

В корпусе находится электронная начинка, а также встроена видеокамера. На передней панели установлен небольшой дисплей. Остальная часть передней панели является обычным зеркалом.

Читайте об электрооборудовании ВАЗ-2107: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/elektroshema-vaz-2107.html

Если устройство снабжено парковочной камерой, то во время движения автомобиля задним ходом видео с неё транслируется на дисплей. Внутри прибора находится встроенный аккумулятор, что позволяет ему работать определённое время в автономном режиме. Также регистратор имеет место для установки карты памяти, которую в любое время можно извлечь и установить в другое устройство.

Принцип работы и функции

Зеркало-регистратор является современным гаджетом и его функции будут зависеть от электронной начинки. Внешне зеркало-регистратор практически не отличается от штатного зеркала, но в зависимости от оснащения может иметь следующие функции:

  • видеорегистратор. Устройство может фиксировать и сохранять информацию о ситуации на дороге. Возможность циклической записи позволяет при нехватке памяти выполнять запись нового видео на место старого;
  • радар-детектор. Водитель заранее будет оповещён о наличии на трассе камер и радаров;
  • GPS-навигатор. При помощи этой функции можно прокладывать маршрут, а необходимая информация отображается на экране;
    GPS-навигатор
    Зеркало-регистратор может иметь функцию GPS-навигатора
  • парковочная камера. Может быть установлена дополнительная камера, что позволяет намного удобнее и безопаснее парковаться;
    Изображения с парковочной камеры
    При движении назад изображение с парковочной камеры передаётся на экран
  • FM-трансмиттер и телевизор;
    Функция телевизора
    Зеркало-регистратор может использоваться как обычный телевизор
  • телефон. С него можно звонить, а наличие микрофона и встроенного динамика позволяет заменить Hands free гарнитуру;
    Функция телефона
    При помощи зеркала-регистратора можно звонить, а наличие микрофона и встроенного динамика позволяет заменить Hands free гарнитуру
  • зеркало заднего вида.

Производителям удалось совместить в одном устройстве несколько полезных гаджетов, которые помогают увеличить комфорт и безопасность движения.

Видео: обзор зеркала-регистратора

Виды зеркал-регистраторов и особенности их выбора

Если говорить о видах современных зеркал-регистраторов, то между собой они будут отличаться имеющимися функциями, то есть электронной начинкой. Более простые и дешёвые модели имеют только функцию регистратора. В дорогих вариантах может быть функция антирадара, навигатора, парковочная камера и другие. Цены варьируются примерно от 1300 до 14 тыс. рублей, основной ценовой диапазон составляет 2–7 тыс. руб.

При покупке зеркала регистратора необходимо ориентироваться на то, сколько вы готовы потратить денег и какие функции должно иметь такое устройство. Характеристики, на которые надо обращать внимание, выбирая зеркало-регистратор:

  1. Параметры основной и парковочной видеокамеры. Качество съёмки зависит от разрешающей способности камеры. В бюджетных вариантах установлены камеры с разрешением не менее 720х480 точек, а в дорогих моделях — 1920х1080.
  2. Формат записи. Практически все современные устройства рассчитаны на работу с видеофайлами в формате AVI или MP4, поэтому и регистраторы работают в таком формате.
  3. Угол обзора. Рекомендуется покупать устройства, у которых угол обзора не менее 120°. Существуют модели с углом обзора от 90 до 160°.
  4. Диагональ монитора. Обычно она составляет от 2,7 до 5 дюймов.
    Экран
    Экран может быть слева, справа или посредине, а его диагональ от 2,7 до 5 дюймов
  5. Частота кадров. Для того чтобы видео производилось плавно, а не рывками, частота кадров должна составлять не менее 25 в секунду.
  6. Датчик удара. Такая функция позволяет фиксировать все удары. Например, во время вашего отсутствия на парковке кто-то ударил автомобиль — это будет зафиксировано.
  7. Парковочная разметка. Она появляется на экране при включении задней камеры и намного упрощает процесс парковки.

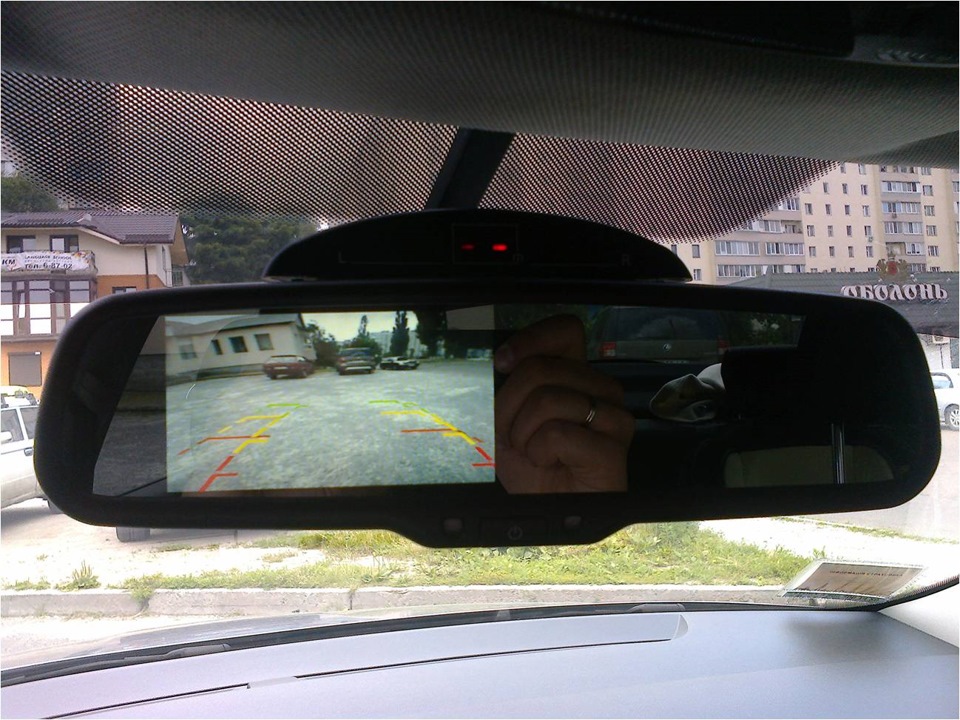

    Парковочная разметка
    Парковочная разметка намного упрощает процесс парковки
  8. Наличие встроенного аккумулятора, в таком случае прибор может работать в автономном режиме.
  9. Возможность качественной видеосъёмки в тёмное время суток.

Преимущества зеркала-регистратора:

  • универсальность. Его можно установить на любую модель автомобиля;
  • компактные размеры. Так как всё устройство находится в корпусе зеркала заднего вида, то посторонние элементы и провода не ухудшают обзорность;
  • внешний вид. Конструкция почти не отличается от простого зеркала заднего вида, поэтому органично вписывается в оформление салона и не привлекает внимание воров;
    Внешний вид зеркала-регистратора
    Зеркало-регистратор практически ничем не отличается от обычного зеркала заднего вида
  • лёгкость монтажа;
  • простота использования;
  • многофункциональность;
  • наличие антибликового покрытия. Водитель защищён от возможности быть ослеплённым фарами, движущегося сзади автомобиля;
  • автономность, если есть встроенный аккумулятор;
  • возможность проводить запись в ночное время. Для этого прибор должно быть снабжено инфракрасной подсветкой;
  • надёжность хранения информации. Так как всё записывается на MicroSD карту, то даже при серьёзном повреждении устройства вся информация сохраняется;
  • стоимость. Поскольку прибор совмещает в себе несколько современных гаджетов, его стоимость будет дешевле, чем в случае покупки разных устройств по отдельности.

Хотя зеркало-регистратор имеет много преимуществ, как и у любого другого прибора, есть у него некоторые недостатки:

  • необходимость выбора устройства с учётом особенностей крепления штатного зеркала;
  • в некоторых автомобилях зеркало заднего вида закреплено не очень надёжно, поэтому может не выдержать вес новой конструкции;
  • в дешёвых моделях для крепления применяются некачественные зажимы или резинки, поэтому есть вероятность отсоединения прибора во время движения по нашим дорогам;
  • если одно из устройств в составе выйдет из строя, то перестают работать все другие функции.

Несмотря на наличие некоторых недостатков, большинство автолюбителей всё равно положительно отзывается о зеркале-регистраторе, так как пользоваться одним устройством намного удобнее, чем несколькими.

Особенности монтажа

Установить зеркало-регистратор самостоятельно сможет любой автолюбитель. Если прибор имеет только одну камеру, то его достаточно при помощи имеющихся креплений установить на место штатного зеркала заднего вида и подключить питание. Некоторые модели могут фиксироваться сверху на имеющееся зеркало. Немного сложнее выполнять монтаж устройства, оснащённого камерой заднего вида, но и здесь всё можно сделать самостоятельно.

Подробно о разборе зеркала заднего вида: https://bumper.guru/klassicheskie-modeli-vaz/kuzov/zerkala-na-vaz-2106.html

Комплектация зеркала-регистратора:

  1. Зеркало-регистратор.
  2. Крепление.
  3. Камера заднего вида.
  4. Крепление камеры заднего вида.
  5. Провода.
  6. Адаптер питания.
    Комплектация устройства
    В комплекте с зеркалом-регистратором есть всё необходимое для проведения его монтажа

Последовательность монтажа:

  1. Фиксация зеркала-регистратора. Устройство устанавливается на штатное зеркало и фиксируется резиновыми креплениями. Некоторые модели монтируют на место штатного зеркала.
  2. Монтаж камеры заднего вида. Лучше её устанавливать снаружи авто, чтобы не было помех и был лучший обзор. Корпус влагозащищённый, поэтому обычно камеру фиксируют при помощи креплений над номерным знаком.
    Камера заднего вида
    Обычно парковочную камеру фиксируют при помощи креплений над номерным знаком
  3. Подключение регистратора. При помощи специального провода прибор через USB-разъем подключают к прикуривателю. Если через прикуриватель подключить не получается, тогда «+» подключают к клемме АСС замка зажигания, а «-» — к «массе» автомобиля.
    Схема подключения
    Зеркало-регистратор можно подключить через прикуриватель или «+» подключают к клемме АСС замка зажигания, а «-» — к «массе» автомобиля
  4. Подключение парковочной камеры. Камеру при помощи провода подключают в AV-IN-разъем.
    Подключение парковочной камеры
    Парковочную камеру при помощи провода подключают в AV-IN-разъем
  5. Вставляют карту памяти.
    Подключение карты памяти
    Карту памяти вставляют в соответствующее гнездо

В случае установки регистратора на штатное зеркало он получается на некотором расстоянии от лобового стекла. В дождливую погоду или при грязном лобовом стекле прибор может фокусироваться на стекле и задний фон будет размытым, поэтому надо, чтобы оно было постоянно чистым. В случае монтажа зеркала-регистратора вместо штатного зеркала камера находится близко к лобовому стеклу и изображение получается чётким.

Читайте о видеорегистраторе с радар-детектором: https://bumper.guru/klassicheskie-modeli-vaz/poleznoe/videoregistrator-s-radar-detektorom.html

Видео: монтаж зеркала-регистратора

Настройка зеркала-регистратора

После того как зеркало–регистратор установлено и подключено, для его нормальной работы надо выполнить настройки. После включения зажигания начинает работать основная камера. На некоторое время на экране появляется изображение, которое потом исчезает. О том, что регистратор работает, сигнализирует мигающий индикатор. При включении задней передачи срабатывает парковочная камера и на экран выводится изображение.

Можно выполнить ручную настройку необходимых параметров, для этого в нижней части зеркала есть командные клавиши:

  1. Кнопка «Питание». Отвечает за включение/выключение устройства, а также за его перезагрузку.
  2. Кнопка «Меню». Служит для входа в меню настроек.
  3. Кнопка «Звёздочка». Предназначена для переключения режимов работы: видео, фото, просмотр.
  4. Кнопки «Влево», «Вправо». Служат для передвижения по пунктам меню вперёд и назад.
  5. Подтверждение выбранного пункт меню. С помощью этой кнопки можно сделать фото и принудительно включить/выключить режим видеозаписи.
    Кнопки управления
    В нижней части зеркала-регистратора находятся кнопки управления

Нажатие на клавишу «Меню» позволяет выбрать интересующий параметр. В зависимости от того, что надо настроить, проводится выбор функций:

  • качество и формат записи;
  • переключения между основной и парковочной камерой;
  • просмотр видео;
  • режим фотографирования;
  • продолжительность и цикличность записи;
  • режим обнаружения движения;
  • качество изображения, выводимого на экран.

На экране зеркала-регистратора появляется информация, указывающая режим, в котором работает устройство.

Экран зеркала-регистратора
На экране зеркала-регистратора отображается информация о режиме, в котором оно работает

Видео: настройка зеркала-регистратора

Отзывы

Мне понравились видеорегистраторы сделаны под зеркало заднего вида, и зеркало и монитор и видеорегистратор 3 в 1.

Vasiliyya

http://auto.meta.ua/forum/viewtopic.php?t=203905

Зеркало выглядит неплохо, но к сожалению, не очень хорошее качество съёмки.

Viki939548

http://otzovik.com/reviews/registrator_zerkalo_rear_view_mirror/

Регистратор крепится на родное зеркало заднего вида двумя резиновыми скобами! При езде камера не прыгает и пишет чётко как видео, так и звук! Зеркало теперь немного больше родного, что я считаю плюсом. Также в устройстве присутствует функция WDR, которая выравнивает освещённое или затемнённое видео! Но это ещё не всё, к монитору подключил камеру заднего вида и наслаждаюсь устройством сполна!

Виталий

https://rozetka.com.ua/falcon_hd60_lcd/p8135319/comments/page=3/

Нормальный для своей цены регистратор. Дальше по зеркалу. Закрашено какой-то синей краской (не плёнка — отдирать пробовал) темноватой, вечером при затонированном заднем стекле надо вглядываться кто за тобой едет.

elektronic71

http://otzovik.com/reviews/registrator_zerkalo_rear_view_mirror/

После того, как поломался мой видеорегистратор, я по старой доброй привычке обратился к всё тому же известному китайскому интернет-супермаркету. Хотел найти что-то небольшое и недорогое, чтобы не мешало обзору и не раздражало внутреннюю жабу. Много чего пересмотрел, пока не решил, что зеркало-регистратор — это и есть самое оно. И цена более чем привлекательная — 1800 рублей. Были, конечно, более, гораздо более дорогие варианты с антирадаром, навигатором, сенсорные и ещё фиг знает какие.

Сергей428

https://otzovik.com/review_4580102.html

Современные гаджеты позволяют значительно улучшить комфортность и безопасность движения. Зная все преимущества и недостатки зеркала-регистратора, а также оценив свои финансовые возможности, каждый автолюбитель решает — нужно ему такое устройство или нет.
